Цифровая двухканальная статическая тиристорная система самовозбуждения с двумя параллельными преобразователями типа ЦРВ-СТГ- 800/250, предназначена для питания обмотки возбуждения турбогенератора. Система соответствует требованиям ГОСТ 21558-2000. Предназначена для установки в машинном зале в помещении категории 4 в соответствии с ГОСТ 15150.

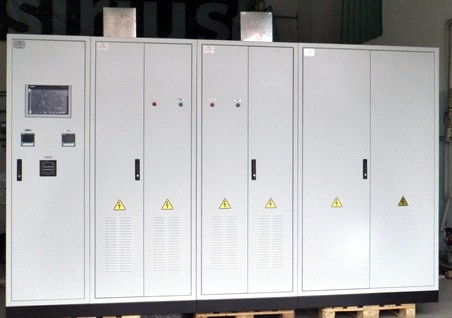

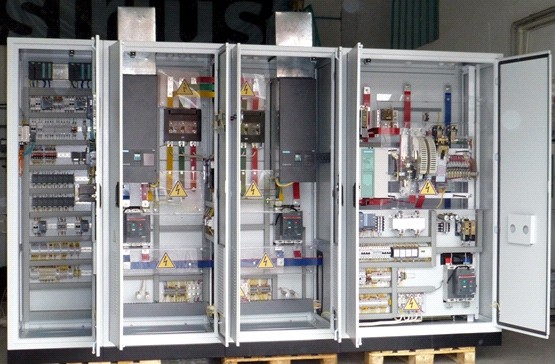

Комплекс оборудования системы возбуждения состоит из 4-х шкафов:
1.Шкаф управления
2.Шкаф тиристорного преобразователя ШТП-1
3.Шкаф тиристорного преобразователя ШТП-2

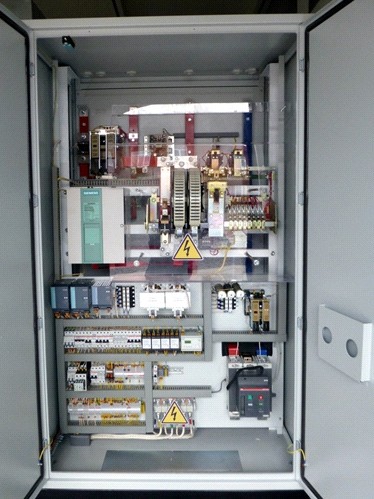

4.Шкаф автомата гашения поля
Система возбуждения выполнена с двумя автономными и равноценными преобразователями и регулирующими каналами. Тиристорные преобразователи питаются от трансформатора, подключенного к статору турбогенератора 10,5 kV. При помощи разъединителей на сторонах переменного и постоянного тока может быть снято напряжение с любого одного тиристорного преобразователя для проведения профилактики или ремонта блока управления или силового моста.
Таким же образом можно произвести снятие, замену или ремонт любого элемента регулирующего канала (элементы системы измерения, регулирования или визуализации) без перерыва в работе турбогенератора. Также предусмотрена возможность работы по перекрёстной схеме, когда в одном комплекте вышел из строя преобразователь, а в другом регулирующий канал. В этом случае управление оставшегося в работе преобразователя автоматически принимает на себя рабочий регулирующий канал. Элементная база возбудителя состоит из типового оборудования общепромышленного назначения изготавливаемого серийно.
Номинальные электрические параметры ЦРВ-СТГ-800/250.
