Реконструкция подстанции 110/35/10кВ

1.  Выполнены работы по расширению подстанции с увеличением мощности:
-  Монтаж дополнительного оборудования (ОРУ-110, ЗРУ-110, ЗРУ-35, ЗРУ-10).
-  Разработка проекта привязки вновь устанавливаемого оборудования к существующей схеме.
-  Проектирование и изготовление шкафов защиты и автоматики,
-  Монтаж силового оборудования 110 кв., 35 кв., 10 кв.
-  Монтаж вторичных цепей и шкафов РЗА,
-  Испытание и тестирование силового оборудования,
-  Настройка систем защиты,
-  Ввод в эксплуатацию.
Работы проводились совместно с представителем компании ABB.

2.  Объект: Карагандинская область г. Темиртау. Карагандинский металлургический комбинат АО «Арселор Миттал Темиртау». Реконструкция подстанции «ГПП ОНРС» 110/35/10 кв.

3.  Задачи проекта: Увеличение мощности подстанции в связи с вводом в работу печь-ковша №3 конвертерного цеха.

4.  Работы с указанием использованных в ходе выполнения работ технологий.

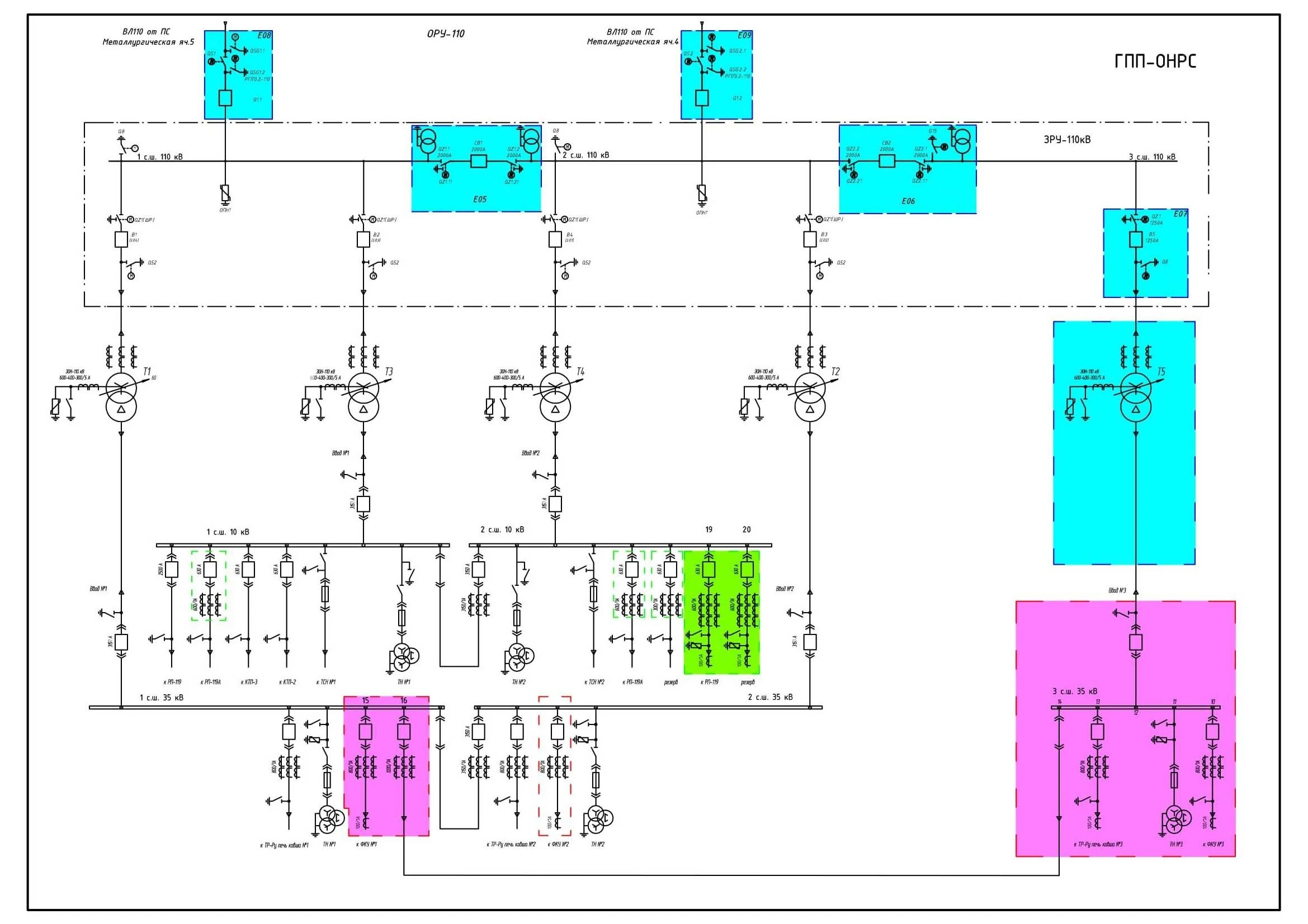

В рамках данного проекта подстанции была дополнена новыми узлами:
- силовой трансформатор №5 мощностью 63 МВА
- в ОРУ-110 кВ, установлено два элегазовых выключателя и два линейных разъединителя

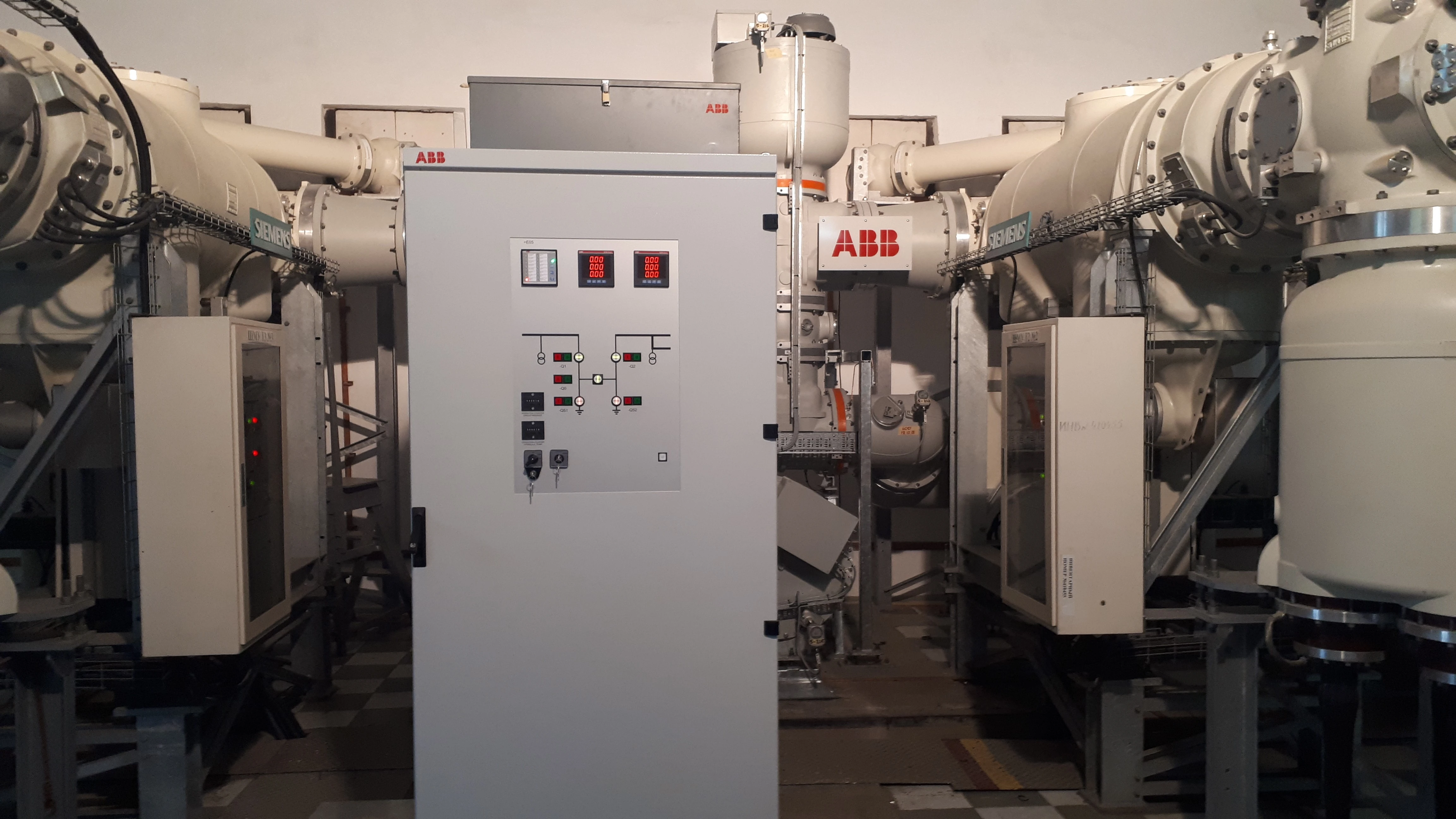

- ЗРУ-110 кВ дополнено третьей секцией шин комплектного распределительного устройства с элегазовой изоляцией (КРУЭ)
- в ЗРУ-110 кВ выполнено секционирование между существующими 1 и 2 секциями шин, а также между 1 секцией шин и вновь смонтированной 3 секцией шин
- в ЗРУ-35 кВ установлена дополнительная третья секция шин и выполнена ее интеграция к существующей 1 секции шин 35 кВ посредством секционного выключателя
- в ЗРУ 35 проведено расширение 1 секции шин с установкой двух ячеек

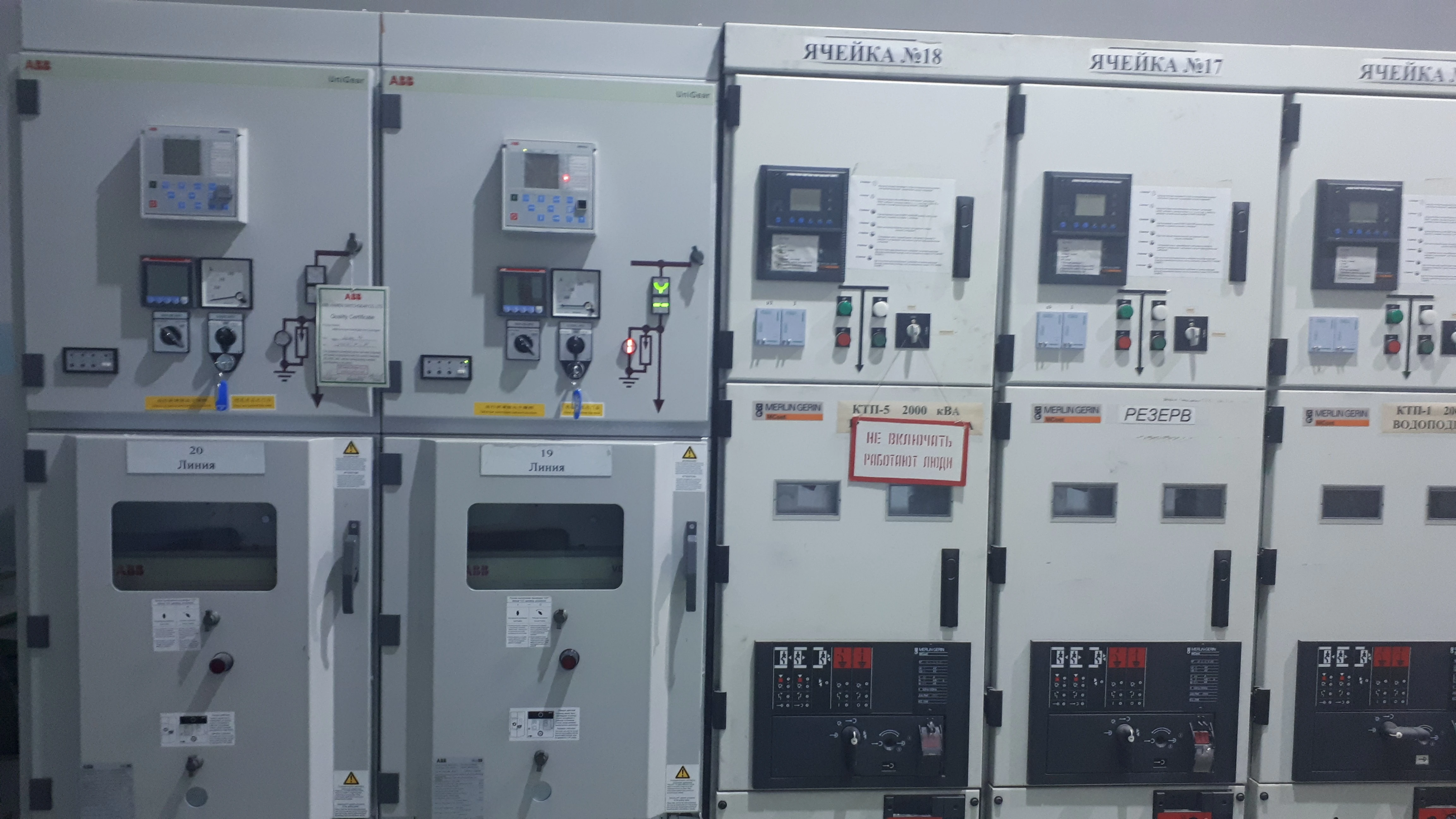

- в ЗРУ 10 кВ установлены дополнительно две ячейки КРУ-10 кВ

5.  Особенности проекта:
- нестандартное техническое решение по интеграции оборудования КРУЭ-110 кВ производства АВВ к существующему КРУЭ-110 кВ производства SIEMENS.
- интеграция оборудования КРУ 10 кВ и 35 кВ производства АВВ к существующим КРУ производства Scneider Electric.
- реализованы системы защиты и автоматики с применением микропроцессорных терминалов РЗА производства АВВ, с интеграцией в существующую систему управления подстанцией.

Подстанция ГПП ОНРС снабжает электроэнергией непрерывное металлургическое производство, критичное к перерывам в электроснабжении. В связи с этим при реализации проекта был разработан план и график выполнения работ, обеспечивающий минимальное время отключения потребителей. Был выполнен значительный комплекс подготовительных мероприятий. Работы производились в максимально сжатые сроки.
