Модернизация фрезерного станка с ЧПУ DRX3000SUP

1.  Выполнен комплекс работ:

-  проектирование,

-  комплектная поставка оборудования,

-  разработка программного обеспечения ЧПУ и визуализации,

-  демонтаж, монтаж, наладка, ввод в эксплуатацию, обучение персонала.

2.   Объект: Карагандинская область, г. Караганда, ТОО «MKgroup» Фрезерный станок с ЧПУ для обработки древесного полотна

3.  Задачи проекта:
Обеспечить:
-       Расширение функциональных возможностей станка
-       Повышение удобства формирования задания
-       Модернизацию систему управления и защит
-       Сократить время смены инструмента и загрузки программы задания

4.  Выполнены работы:
Во время выполнения работ по наладке оборудования выяснилось, что часть функций станка заблокированы и некоторые блокировки выведены из работы, что не позволяло вывести работу станка на проектный уровень, тогда как в целом механика не вызывала нареканий, поэтому было принято решение модернизировать станок.
Так как в качестве приводов движения использовались современные привода японской фирмы Yaskawa, было решено модернизировать лишь систему ЧПУ, при этом максимально расширив функциональные возможности станка.

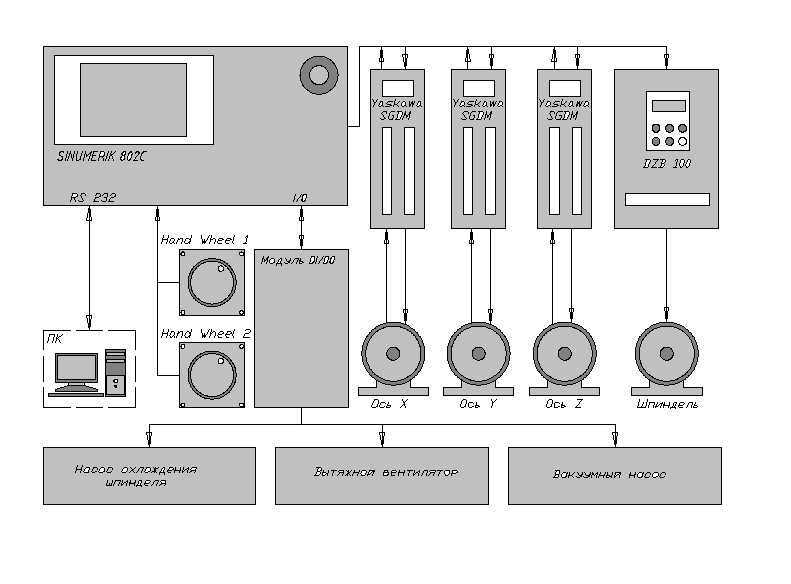

Модернизированная система ЧПУ была выполнена на элементах фирмы Siemens Sinumerik 802C, добавлены дополнительные органы ручного позиционирования по осям, что значительно упростило настройку и дальнейшую эксплуатацию станка. Изменена система сигнализации, добавлены дополнительные концевые, а также введены виртуальные концевые и ограничения, позволяющие удобно проводить смену инструмента из магазина и вести работу по полотну не боясь повредить вакуумные присоски.
Для удобства формирования задания на работу станка, перевод рисунка из программы разработки в специальный код ЧПУ, был установлен дополнительный персональный компьютер (ПК) связанный с панелью ЧПУ. На ПК был установлен дополнительный программный пакет. Это позволило значительно расширить возможности станка.
